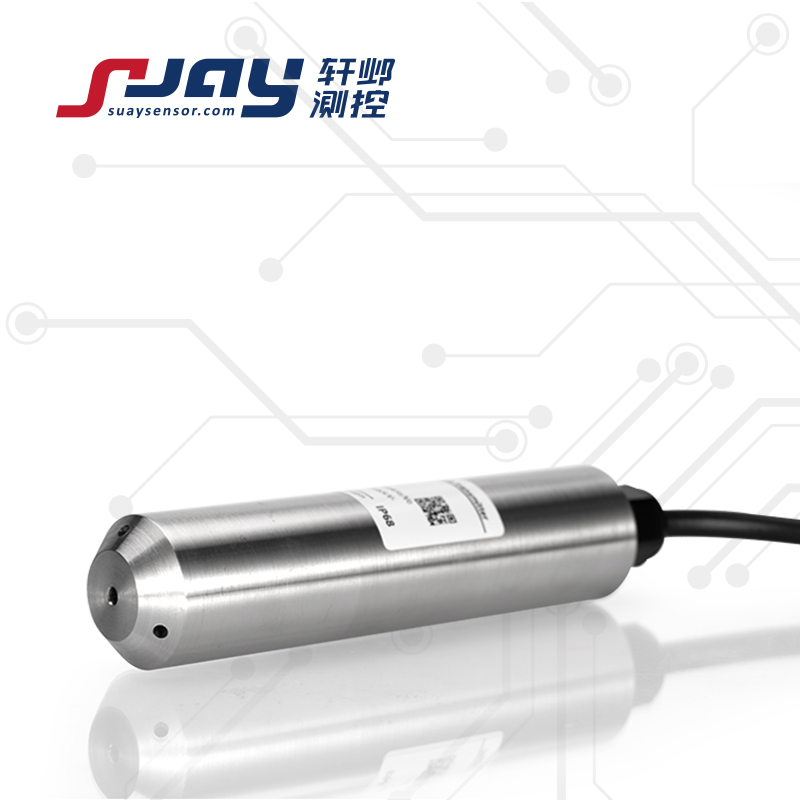

深井水位傳感器

所屬分類：液位和壓力傳感器變送器
產品標簽：南京軒鄴測控 SUAY27深井液位變送器是基于流體靜力學原理，通過對液體壓強的測量轉換為液位高度。該產品為全不銹鋼結構，選用增強型內部加鋼絲的液位電纜及專業的水密封技術，使得參考壓力腔與大氣相通，既保證了產品的長期穩定性，又極大提高了液位變送器的綜合使用精度。全密封潛入式測量，可對不同介質的液位進行測量，適用于深井礦井液位測量、地下水水位、水文檢測、水庫、河道、海洋等水下長期測量。

產品范圍

深井液位測量地下水位監測
礦井液位測量海洋船舶設備
江河湖泊水位、水位監測

QQ實時溝通

深井水位傳感器

產品詳情

南京軒鄴測控 SUAY27深井液位變送器采用MEMS技術為核心的高靈敏度硅壓阻感壓芯片，是基于流體靜力學原理，通過對液體壓強的測量轉換為液位高度。該產品為全不銹鋼結構，選用增強型內部加鋼絲的液位電纜及專業的水密封技術，使得參考壓力腔與大氣相通，既保證了產品的長期穩定性，又極大提高了液位變送器的綜合使用精度。全密封潛入式測量，一體化結構和標準化的輸出信號，為現場使用和自動化控制提供了方便。再通過合理的選擇、設計接液材料、電纜、護管等，可對不同介質的液位進行測量，適用于深井礦井液位測量、地下水水位、水文檢測、水庫、河道、海洋等水下長期測量。
可根據用戶的具體要求特殊定制、設計，滿足各種液位測量應用需求。

產品特點

全不銹鋼結構，測量元件與信號處理電路全部封裝在內，帶來出色的穩定性
可靠的水密封技術，IP68級防護
高靈敏度感壓元件，可快速準確地測量液位的變化
量程范圍寬，綜合精度高
投入式測量，安裝、使用方便
增強型液位專用電纜，保證產品可靠性和使用壽命

產品性能指標

測量范圍	投入式 0-1m...40m...600mH2O（可選絕壓）
信號輸出/供電	4-20mA 0-5V 1-5V 0-10V	12-36VDC(典型24VDC)
	0.5-4.5V	5VDC/12-36VDC(典型24VDC)
	數字信號輸出RS485	5VDC/12-36VDC(典型24VDC)
測量介質	與316不銹鋼兼容液體（特殊介質可選防腐蝕型）
靜態精度①	±0.1%FS ±0.25%FS ±0.5%FS
工作溫度	-20～80℃
補償溫度	-10～70℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年不超過：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 不超過：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 不超過：±0.05%FS/℃
過載能力	2倍滿量程壓力
有效測量壽命	﹥106壓力循環（P:10-90%FS）
響應時間	≥5ms
分辨率	大于10-5（通常受限采集顯示設備，理論無限小）
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
安裝方式	投入式/安裝式：M20*1.5，G1/2（其它接口可定制）
電氣連接	增強型液位專用電纜（Φ7.2mm電纜），長度根據用戶要求定制
接口及殼體材料	304/316L不銹鋼
外殼防護	IP68
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約600克

注：①包含非線性、遲滯和重復性
選型參數對照表

型號	量程	精度	輸出	安裝螺紋	電氣連接	特定參數
SUAY27	0-1m...40m ...600mH2O量程可選	4:±0.1%FS 2:±0.25%FS 1:±0.5%FS	A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制	M1:M20*1.5 M2:G1/4 M3:G1/2 M0:定制注：投入式此項不選	N1:直出2米線 N4:IP68液位專用電纜 N5: IP68深井增強型專用電纜注：電纜長度根據用戶要求定制	M:安裝式 E:本案防爆
SUAY27. 2. A1. N5
